2009/04/02
板金曲げ展開長さ
画像は下記URLより引用。(株)ミスミ
http://koza.misumi.jp/press/2001/10/61_1vl.html
板金曲げ展開長の計算式はいろいろあるがミスミの金型カタログで紹介されている式です。
なお、私は板金金型関係の設計に従事経験はありません。念のためです。
追記:板金曲げ加工に必要な力を求める算式を下記URLで紹介しました。(2009.04.12 追記)http://m-sudo.blogspot.com/2009/04/blog-post_5947.html
追記)板金の展開長さを求める計算式の画像は出典URLが不明のために削除しました。
資料自体は下記URLより入手可能です。
http://m-sudo.sakura.ne.jp/soft_data/
エンコード(文字)を日本語に設定してからご利用願います。(2012.07.15)
当方の推薦する計算式です。
追記)ピン角曲げ板の展開長さは下記URL参照。
http://m-sudo.blogspot.jp/2009/02/blog-post_16.html

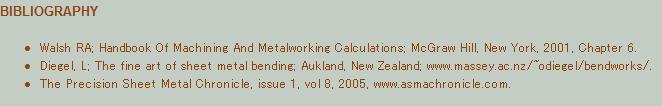

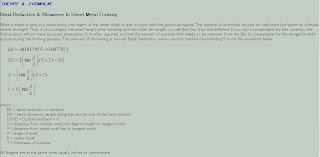

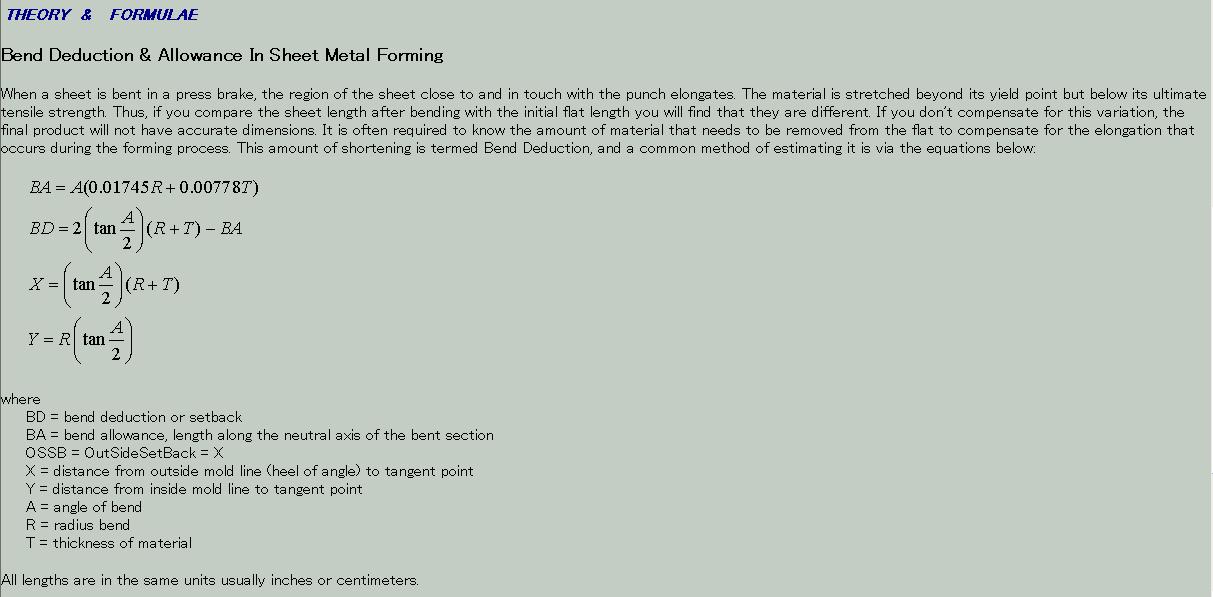

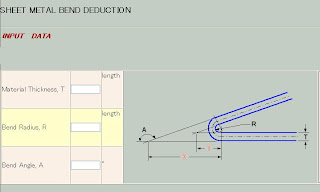

参考)USAの某メーカの設計規格で見かけた式。(下図そのものではありません。)
