スプリングピン:幾何公差の必要性

追記 2017.04.17
ご承知と思いますが、スプリングピンは振動環境で使用される機械装置に使用はNGです。
ご留意願います。

平行キー溝でも同様だが、スプリングピン穴には軸側、穴側ともに幾何公差を設定しておきたい。


下図は太陽ステンレスのURLより引用したスプリングピン利用の設計ガイド。

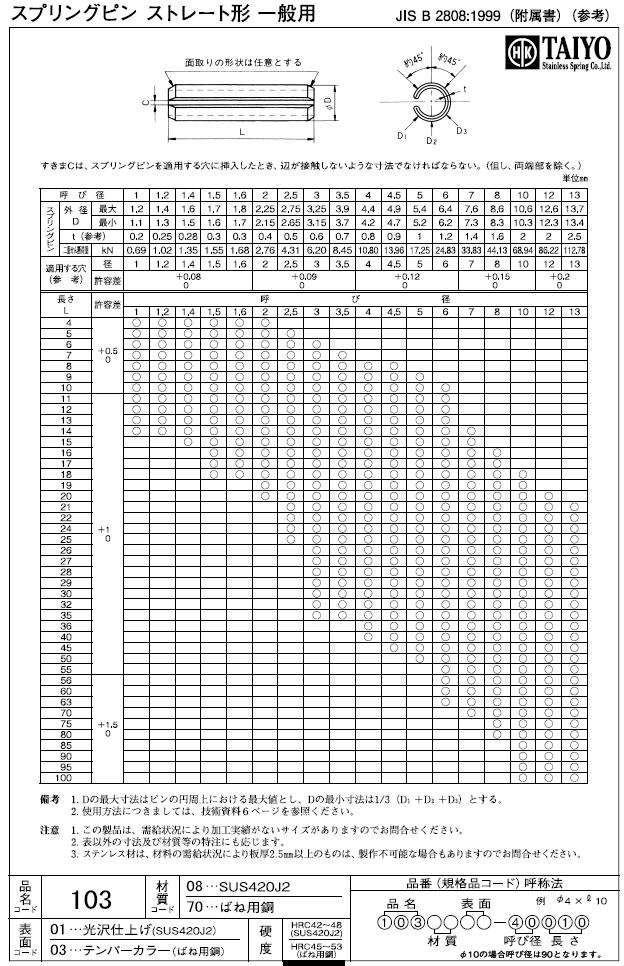

下図はストレート形スプリングピンの仕様:太陽ステンレス 株式会社

鉄鋼製、ステンレス製ともに記載されていることに留意。

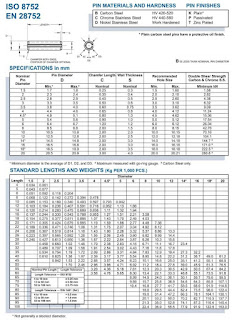

下図はISO規格データ
