溶接表示の方法

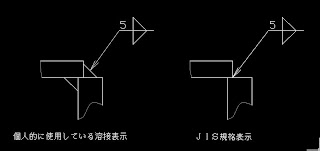

溶接表示についてはＪＩＳ規格では溶接肉を描画しないで直接溶接指示記号で示すようにしています。しかし、私自身は図の左側のように溶接肉を図示し、そこに溶接記号を記しています。図面作成後も検討しやすいことと、業者の誤作防止にも有効です。図面作成の際にはこのあたりの作図方法はどのようになっているか元請に確認しています。
（正直申し上げて、左側の図示方法を採用している企業が、私の場合過半数です。）
