エクセルデータから図面データ(DXF)を自動作成


画像は下記URLから引用しました。
http://www.hakko.co.jp/javascript/soft011.htm
八光電機(株)のURLの一部です。

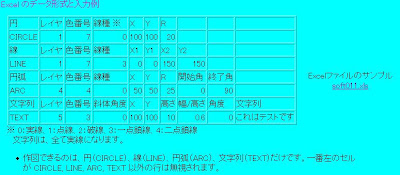

先日、間違えてリンクを全て削除してしまって、修復しようにも元に戻すのでは芸がなさ過ぎるので重複記載を承知の上で新規トピックとして記載します。画像はエクセルで作成するデータシートのフォームです。ごく基本的なデータしか扱っていないのですが、ここのリンクの手順に従うと図面の特定のフォーマット(例えば歯車、ばねの要目表、ヘリサートの略画詳細図など)がDXFデータに自動変換されてDXFデータを利用可能な図面上で自動描画可能になります。端的にいえばバネの略図もエクセルで作成したバネ計算書の特定のシートから自動図面化が可能です。お試しください。ここのURLを呼出さなくても可能な手段があることは皆様ご承知かと思いますが・・・。尚、紹介のURLはリンクには記載しないので了承お願いします。
