再掲:楕円弧長の表示:MicroCADAMとAutoCAD_LT

MicroCADAM と AutoCAD_LTによる角度に対応した楕円弧長の算出データ。
出力数値桁数の修正は不可と思われる。
下2図の拡大画像は下記
http://m-sudo.blogspot.jp/2010/11/autocad.html

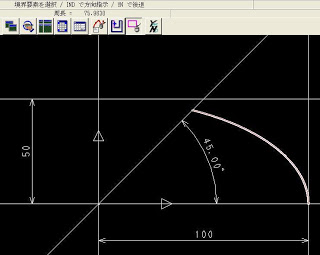

MicroCADAMの楕円弧長表示
AutoCADLTの楕円弧長表示
下図の通り、当方作成のソフトを用いると極めて高い精度の算出が可能。
極めて扁平な楕円(縦横比:500) レベルでない限り、小数点13桁の精度は保持。
当方作成のソフトによる楕円弧長算出値

途方のソフトの楕円形状に関するパラメータ
下図は楕円弧長を僅かに修正して、角度を算出してみました。下図の場合、小数点10桁の計算精度はあります。(図右上部の白マスの数値は小数点以下の精度限界_修正可能)
楕円弧長をわずかに修正して得た角度の算出値
上図のソフトの価格は 2,000円。サブルーチンとしての使用も可能です。
