カスティリアノの定理の活用_06

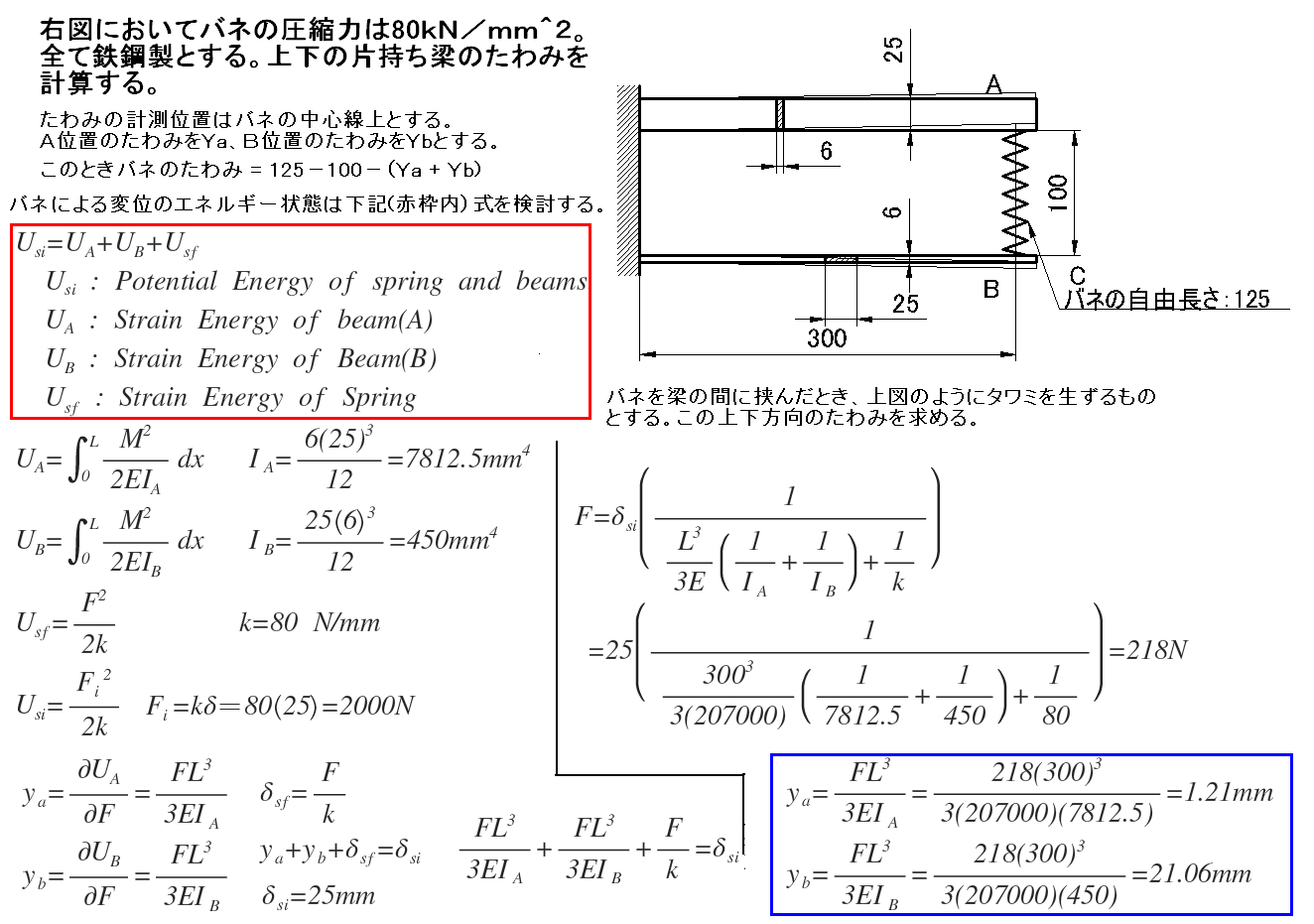

ばねによる歪エネルギー(バネ力) と ばねによる位置エネルギー(ばね定数)の関係を理解してはりを変形させる力(F)を求める方法が理解できないと解けない難度の高い問題。ばね定数による位置エネルギー、バネの変形に応じた歪エネルギーこの発想が鍵となっている。ばね力による変形を扱った課題はこの2個のエネルギー状態を検討する必要がある。

運動する物体のエネルギーは運動するエネルギーと位置エネルギー、物体が内包する変形エネルギーの総和で表示されること(上図赤枠内)を知らないと解けない。

本ページは後日PDF化します。その後このブログページは削除予定です。カスティリアノ関連は特集として課題演習、関連公式などまとめたデータ集(PDF)を作成予定です。
