機械設計に関する情報を紹介してゆきたいと思います。このブログの過去の記述は、画面左上の空欄に、例えば、油圧、と記入すると関連する記事が現れてきます（2文字以上）。Googleの設定の仕様の変化に対応して自動的に画面の配置の仕様が変更されますが、基本的な変化はありません。神奈川県横須賀市森崎５丁目付近のグリーンヒルケアハウス在。

2020/08/29

各種物理単位の種類と換算式

各種物理単位と換算式。　

出典：Usefull solutions for standard problems

2020/08/28

実用的断面形状の幾何特性値

https://mafiadoc.com/useful-solutions-for-standard-problems_5a276b491723ddad7a3a7a3f.html

意外と便利です。

2020/08/27

再掲示：部分円弧の重心位置を求める

https://m-sudo.blogspot.com/2010/04/blog-post_09.html

円弧重心位置の算出過程（一つの例）。

2020/08/24

円柱突貫体の体積

円柱突貫体の面積と体積。M値とR値の関係性に応じて断面積の式が異なっている。

出典：ILLUSTRATED SOURCEBOOK of MECHANICAL COMPONENTS

2020/08/21

続：円錐体の切断面

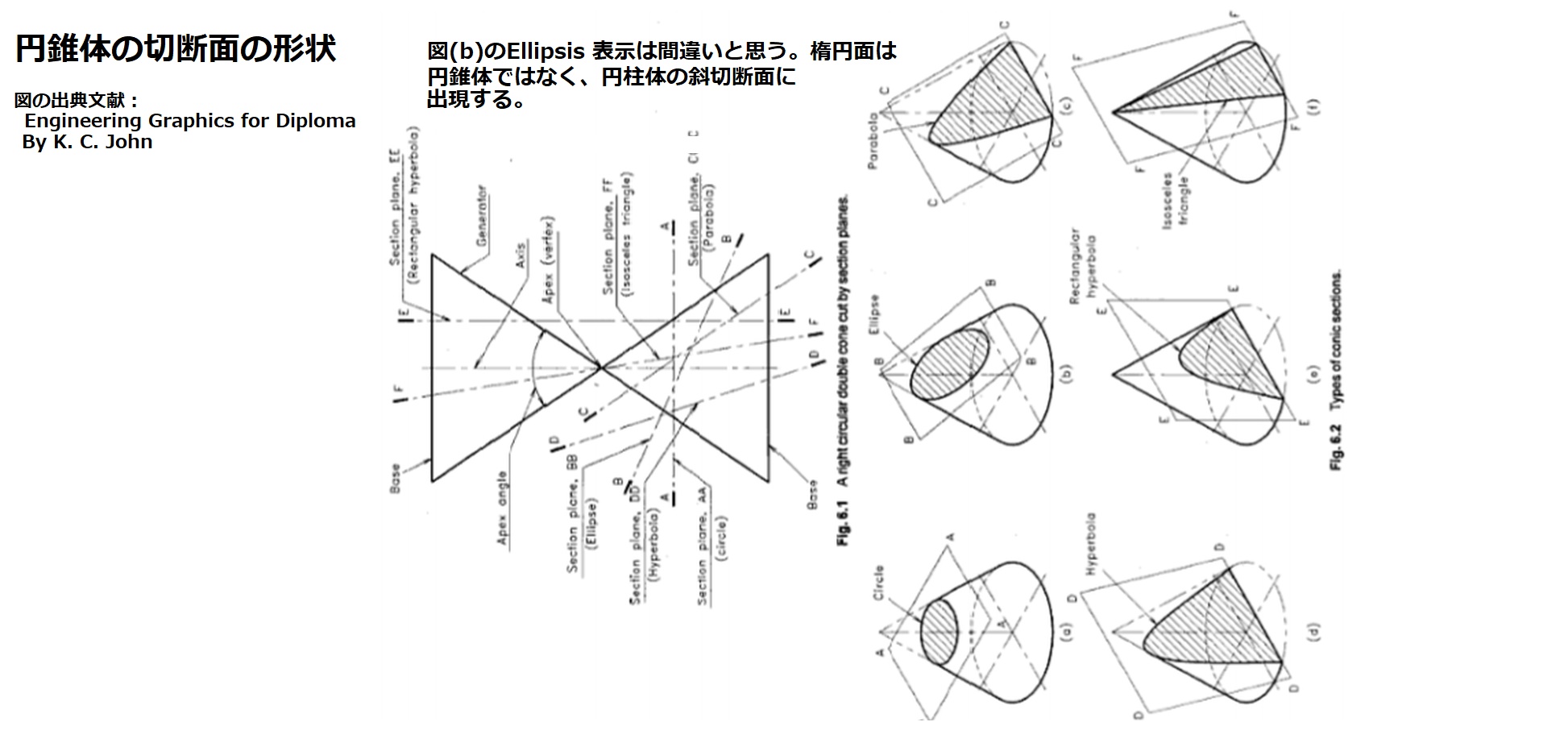

図中の出典文献：Engineering Graphics for Diploma　By　K.C.John

斜めに切断して見える形状(b)は楕円（Ellipsis)ではなく、楕円状形状とでも記すべきだろう。切断図もいい加減な図であることに注意。

2020/08/18

2020/08/16

圧縮コイルバネの仕様　一覧

圧縮コイルバネの仕様一覧。出典は1980年頃のUSAベル・ヘリコプター社の構造設計マニュアル。

マルホ発條工業（株）のWEBより。

圧縮コイルバネの印荷時の外径変化量と座屈

https://m-sudo.blogspot.com/2018/12/blog-post_25.html

引用元は1980年頃のUSA Bell Helicopter 社の構造設計マニュアル。

14.1 式の p : 印加荷重　（単位圧力ではない。）
