プラスチック製品を量産する金型の動作

もう10年近く前にになるが、タイで金型に係わる仕事をされていた方が、GIFアニメーションをWebで公開されていた。当時、中国への技術移転などで、図面の無断譲渡などが横行していた頃だった。現在では、東南アジアでも産業として一般化されている時代だが、当時は国内でも特許の巣窟だったのではと思う。その頃に、作成されたGIFアニメです。現在はWebも見つかりませんが、説明資料としては秀逸でした。紹介させていただきます。各構造のコメントは当方で記載。(当方、金型設計の経験はないので説明が間違っているかもしれませんが、その場合、ご指摘お願いします。)

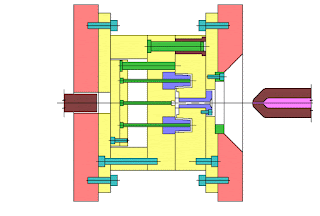

基本構造(抜出しピン利用)

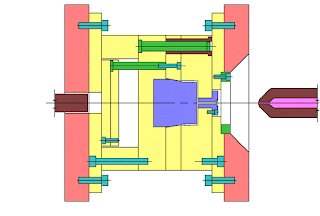

ストリッパー機構(深い製品の抜き出し)


ホットキー構造

サブマリンゲート構造



サイドスライド機構(外側オーバハング形状)

サイドスライド機構(内側オーバハング形状)


サイドスライド機構(側穴形状抜き)



2枚型板機構(製品の分離、取出しを容易にする)

特殊形状製品の取出し構造(ホゾに留意)


キーワード 金型 サブマリンゲート サイドスライド 金型動作アニメ
