ホブ創成加工歯形とCNC加工機(ワイヤーカット)による加工歯形の形状相違

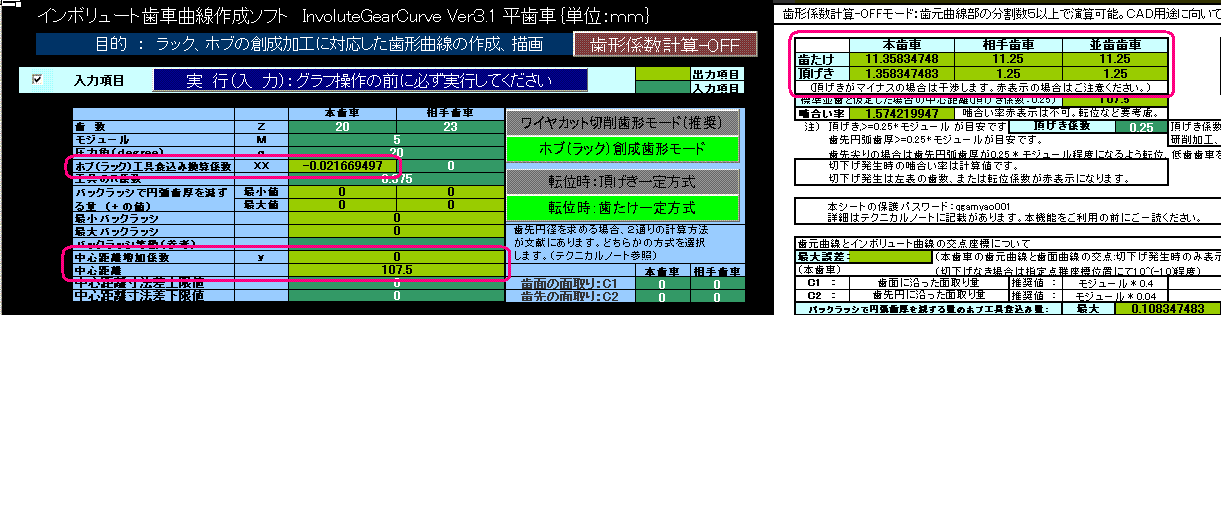

上図は形状の比較をCAD(AutoCAD LT 2000)で表現してみたもの。マウスで画像をクリックしたうえで吟味されるようお願いいたします。Involute_Curve_3.1のソフト修正もようやく目処が立ち、ユーザーインターフェース面での改修がこれからの作業になります。ただ、このプログラムコードの修正による影響に関するチェックには膨大な作業が必要で、この意味ではまだ不十分な面があるかもしれません。
上図は転位歯車との比較。歯形に関しては歯先部が異なるのみです。
歯底部は同一化していますね。
