2013年8月26日月曜日

円柱底面部斜め切断部の体積計算

上図は円柱底面部を斜めに切断した部分の体積、表面積、重心位置を求める計算式。

追記:2014.01.18

下図は国内URLにて見つけた式。
ひずめ形
上図と下図の計算結果は一致しています。
追記)2015.02.21

2013年8月25日日曜日

楕円周長の計算

上図は楕円周長を簡略式で求めた計算例。楕円の周長計算は第2種楕円積分計算の過程が入るのでPCのソフトウエアによって求めるのが一般的な時代に入っている。当方で作成した楕円周長計算ソフトは下記よりどうぞ。(無償)

過去にも似たようなUPをしていました。

2013年8月19日月曜日

インボリュート歯形プロファイルの計算


インボリュート歯形プロファイルに関する有名な公式。歯面上の任意の点の圧力角(radian)を求める方法は下図を参照。下図の式は小生の意匠だが間違ってはいないと確信しています。

追記 上記、当方の意匠という意味は{過去の、また、小生以外の文献、Webなどで見かけたためしがない}ことによります。インボリュート関数を構成する点の角度(θ)を求める式のシンプルな表現は歯形曲線作出の有用なツールと自負しています。この式は既存のインボリュート曲線を構成する式より求められることを記しておきます。(2013.08.22)

2013年8月11日日曜日

Involute_Gear 3.1 評価版の公開{歯車・歯形・設計}

Involute_Gear_Curve 3.1 の評価版を公開します。機能制限がきついですが、全ての機能が確認できます。噛合いの様子をコマ送り画像で表現するソフトも同梱しています。製品版のお申し込みは左下のメールアドレスからこ連絡お願いします。(価格:5,500円)

評価版の入手(無償)は下記リンクをクリックしてください。
 http://m-sudo.sakura.ne.jp/soft_data/Involute_Gear.zip
ソースネクスト社ウィルスセキュリティゼロ(最新Update 版2013.08.11) にてウィルスチェック済。

追記 上図データの歯形図形出力図(2013.08.15 記)
本ソフトは最小歯数6枚まで表示OKですが、DXFデータを取り扱い可能でスプラインのトリミング機能が利用可能なCADであれば3枚歯の出力も可能です。最下段の図(3枚歯)でトリミングする部分がお分かりと思います。

キーワード:インボリュート 歯形 歯車 歯形係数 転位係数 バックラッシ

2013年8月6日火曜日

USAにおける鉄鋼材料命名規則

USAの鉄鋼工業会(AISI)の材料規格。JISの材料に対応しているかは、厳密には当方は不詳。

2013年8月4日日曜日

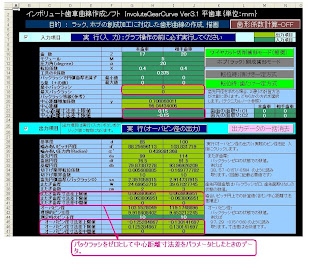

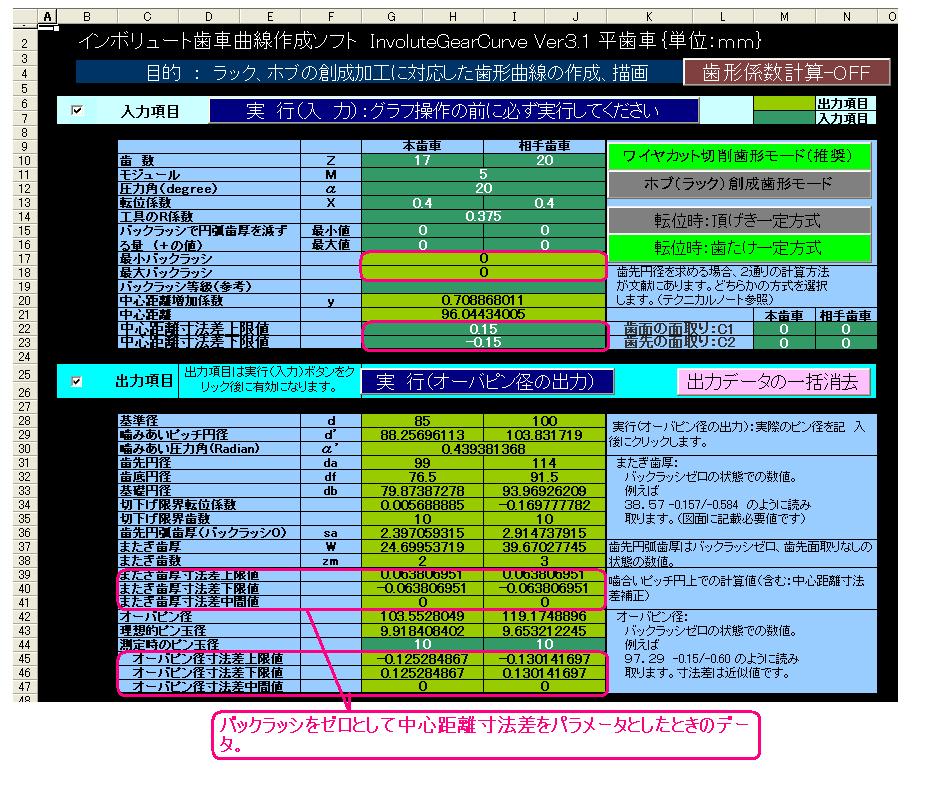

インボリュート平歯車の許容値表示







歯車ソフトのカラーリング、文字サイズなど変更してみました。近く、既にご購入された皆様には本ソフトの最新版をE-mailにて添付ファイルとして送付させていただきます。バグフィックス版なのでお差換えをお願いいたします。
