機械設計参考書(英文):MACHINE ELEMENTS IN MECHANICAL DESIGN

MACHINE ELEMENTS IN MECHANICAL DESIGN 5E

Author:Robert L. Mott, P.E.
機械設計の良書:英文、しかもUSAの単位系表示だが、実際の設計の参考書の域を超えて読み物としても親しみが持てる内容。国内の工学文献ではなかなか見当たらない工学理論式が随所に現れる。学生向けの表記があるが、実際の設計にも利用価値が高い。極めて高価だが、機械工学を学ぶには座右に起きたい書籍。
http://www.amazon.co.jp/gp/product/0135077931

2013/06/16

ANSI_油圧シリンダー

当方の作成した油圧シリンダーの座屈計算ソフトに相当するソフト紹介のWebを見つけた。 ANSI Cylinder とういう名前のようだ。寡聞にして知らなかった。
当方作成のソフトと出力値を比較しようとしたが、前提条件が違いすぎて計算ができない。

ANSI規格は下図

JIS標準形油圧シリンダーの座屈計算

JIS標準形油圧シリンダー座屈計算の図表。出典は下記。
http://www.boschrexroth-us.com/country_units/america/united_states/sub_websites/brus_brh_i/en/products_ss/13_bosch_branded_products/02_cylinders/a_downloads/9535233846.pdf
一般に産業機械類に利用される油圧シリンダーのタイプ。当方は利用経験はないが、たぶんコスト的に有利なのだろう。4本のタイボルトがいかにも設計意欲を減退させるような邪魔な存在に見えてならない。但し、このタイプはISOの標準形とも思われる。上の図表のポイントは安全率Kの数値。このK値に応じてシリンダーストロークの許容範囲が定まってくる。

土木、建設機械、フォークリフト、港湾・船舶用。航空機用の非JIS標準形油圧シリンダーの座屈計算については当方でソフトを作成済み。下記URL参照。
http://m-sudo.blogspot.jp/2013/06/blog-post_6477.html

ソフト紹介:楕円に関する各種データを求めるソフト

楕円に関する各種データを求めるソフトです。本ソフトはExcel2000、2003、2007に対応しています。したがって、楕円歯車の各ピッチ点の角度の自動計算ソフトに組み込んでの活用も可能です。本ソフトは当面、無償です。必要な方は下記リンクをクリックされてください。
http://m-sudo.sakura.ne.jp/soft_data/Excel_VBA%20&%20Excel/Gauss_Legebdre_quadrature.zip

本ソフトは、将来、機能を向上させて有償化も考慮しています。

2013/06/15

ソフト紹介:三次・四次方程式の解

追記)2015.07.25
下記記述は間違いでCasioのサイトは正しい結果を生じています。
下図 入力値 d は -1136 となっていますが、この入力値は -1135.875 でした。セル幅が狭いために -1136 と表示が丸められていました。改めて-1136と
入力し直したところ、Casio のサイトと 全く同一の解が表示されました。
間違いの件、お詫び申し上げます。


三次・四次方程式の解を求めるソフトの表示例。Casioの計算サイトの解と照合してみると四次方程式の解は合致していますが、三次方程式の解は合致していません。Excelシートの特徴を生かして範囲変更を試みると当方のソフトの解が正確なことが理解できると思います。Excelシートの範囲変更を活用した検証手段の例です。
但し、エクセルシート自体の計算誤差の確認手段は当方は持っていないので、上記結論はあくまでもエクセルシートの計算結果を信頼した結論であることをご確認ください。

本ソフトは有償頒布を行っています。正規版をお求めの方は右下に表示されているメールアドレスからご連絡お願いします。(譲渡価格:2,000円)

2013/06/09

ソフト紹介:油圧シリンダーの座屈強度




油圧シリンダーの座屈強度、及び主要部分の強度計算。
本ソフトは基本計画などに利用して、生産にあたってはシリンダーメーカー(KAYABAなど)に
相談されることを利用法としては推薦します。計算式 A案の計算結果で試作、検討を実施することもよいかと。
有償:5,500円

追記(2014.11.20)
価格は現在2,000円としています。5500円で購入済みの方には段付き軸の座屈計算ソフトを送付予定。段付き軸の計算ソフトは単体の有償譲渡の予定はありません。ただし、5,500円で購入を希望される場合、段付き軸の計算ソフトは近い将来、送付します。2000円の場合、入手は不可です。
段付き軸の計算ソフトの計算過程はUSAのBellヘリコプター社の文書(I.Tで入手、現在は多分、入手不可)によります。(VBAでの自動計算を容易に実施する改善策は当方で考案。考案というほどでもないが。)
Excel2007~Excel2013対応版もあります。価格などは上記の通りです。Excel2003版と機能上の差異はありません。


ボルトのヘッドマークと強度区分



出典:http://www.engineeringtoolbox.com/steel-bolts-metric-grades-d_1428.html
ヘッドマークの強度区分は JIS と同一。
この図のようにシンプルなヘッドマークでありたい。国内のボルト(ねじ)メーカーは余計な社名識別ロゴなど刻印したりしている。事情もわかるが、好ましいとも思えない。

2013/06/02

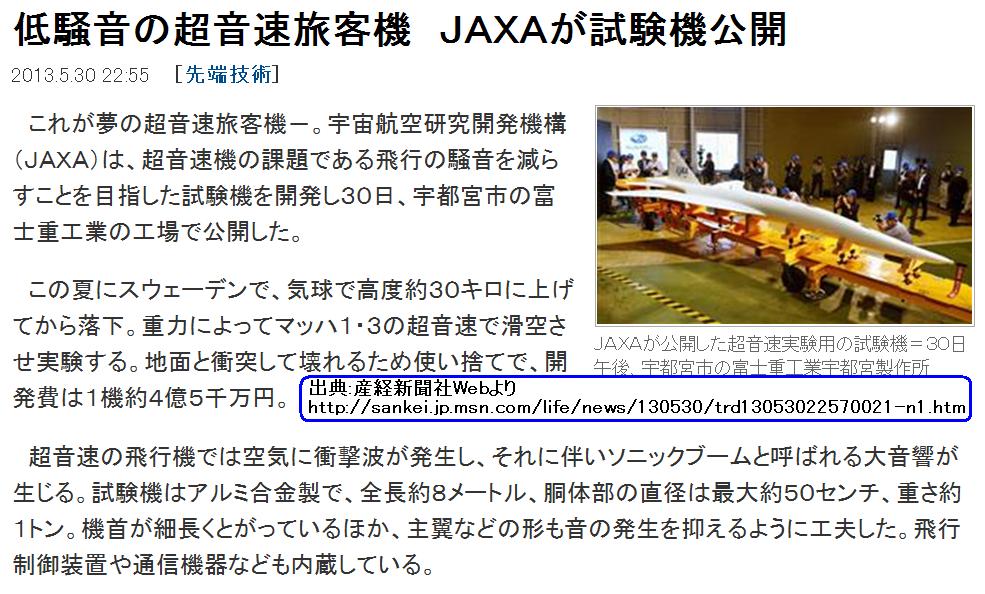

超音速機の開発・実験


下記画像は上記ニュースとは関係ありませんが、空気摩擦によって生ずる超音速機の温度分布例。

インボリュート平歯車計算ソフトの概要説明(7)



互いに噛合う歯車の噛合い状態描画ソフトの画面。本ソフトは正規版購入者に無償で提供されます。本ソフトの操作はボタンひとつクリックするだけで20コマが自動描画されます。

今回でインボリュート歯車Ver3.1の機能説明を終了します。機能の追加、改善は将来も実施するかもしれませんが、正式版購入された方には機能改良の都度、改良版を無償送付させていただきます。

次回は機を見て、建設、土木、船舶、航空機用途に向けた油圧シリンダ座屈強度計算ソフト
(有償:5,500円)を紹介する予定です。

ソフトウェアのお申し込みは右下のメールアドレスよりご連絡をお願いします。
