スナップラッチの強度計算式:樹脂製品

スナップラッチの強度計算式をまとめてみました。スナップラッチの使用状況の画像です。この画像では典型的な使用例を示していますが、実際の計算には、スナップラッチ自体の構造、力の作用する方向、スナップラッチの壁面の状況などが計算因子として関与してきます。
以下は計算式の例。樹脂製スナップラッチの、形状 及び、根元の取付けの状態によって係数が変化します。(グラフから読取ります。)引用URLは下記。
http://engr.bd.psu.edu/pkoch/plasticdesign/snap_calc.htm

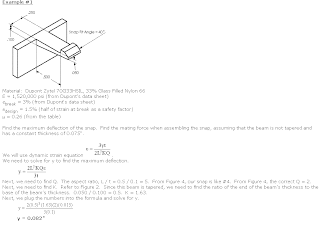

下記は計算例です。


追記 関連URL http://m-sudo.blogspot.jp/2009/07/1jpg.html
    (射出成形_Snap_Latch(China_Site) )

追記:下記データ引用元URL http://www.engineersedge.com/snap_fit_tapered.htm
