PDFモノグラフをAutoCAD(LT)で利用する

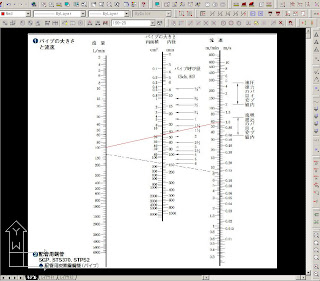

画像は私のAutoCAD(LT)に(株)油研工業のPDFのデータシート張付けてパイプ内径を求めた画像です。図中赤いラインが私がAutoCAD上で引いた直線。この方式を利用するには、ラスターLT、及び、画面キャプチャーソフトが必要になります。
下記URL参照
http://www.vector.co.jp/soft/win95/business/se254441.html(ラスターLT)
http://www.vector.co.jp/soft/dl/win95/art/se039405.html(画面キャプチャー)

追記)この画像を組みこんだ状態でdwgファイルとして保存が可能です。この画像全体が一つの要素とみてよい。
