エアーシリンダの構造-1


エアーシリンダのチューブカシメ加工に関する参考データ。
http://koza.misumi.jp/lca/2008/12/379_322.htmlより引用。

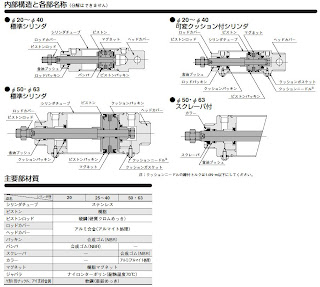

こちらは標準型タイプ。


画像は 株式会社コガネイ のURLより
http://ww1.koganei.co.jp/jp/products/air_cylinder/index.html

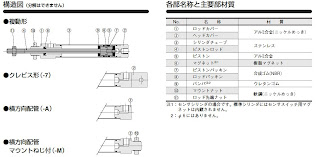

超小型シリンダの構造です。材料をみているとちょっと特殊ですね。しかし、他にもいろいろなタイプのシリンダがあります。このようなシリンダの仕様と当方の座屈計算ソフトの計算結果の照合の経験の積み重ねがソフトの使い方の進化に役立つものと信じています。
追記 エアシリンダの材料を特殊と書きましたが、どうやら特殊ではなくて一般形ですね。(09.04.09)
